На сегодняшний день блочные и модульные котельные – наиболее надёжный и доступный источник тепла, поэтому производство котельных сегодня востребовано. Модульная котельная установка может применяться для вентиляции, подачи отопления, горячего водоснабжения для объектов разных типов: жилых и производственных, административных и промышленных, складских и других. Также такие котельные актуальны для получения технологического пара.
Блочно-модульные котельные установки – изделия, имеющие полную заводскую готовность, изготовленные по индивидуальному для каждого Заказчика проекту. Котельные предназначены для эффективного решения вопросов по теплоснабжению, а также организации производственных процессов для объектов разных типов.
Блочно-модульная котельная установка может комплектоваться разным числом модулей, это зависит от мощности и интересующих Заказчика характеристик. Модульная котельная установка может работать на любом виде топлива – твёрдое топливо, газ, дизтопливо, мазут. Также может использоваться одновременно несколько типов топлива. Модульная котельная полностью комплектуется необходимыми устройствами контроля, учёта и автоматизации процессов.

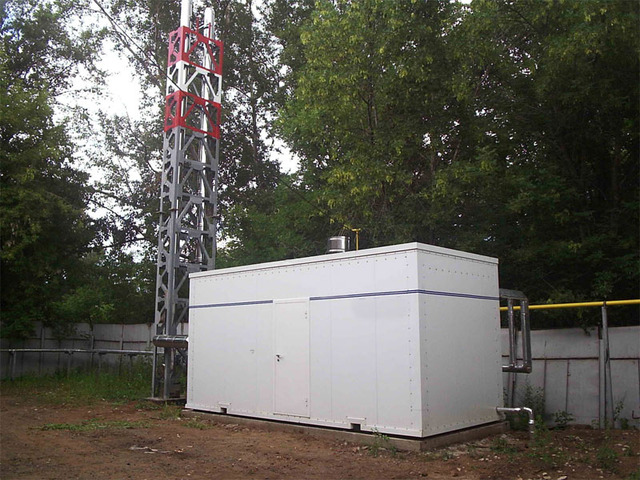

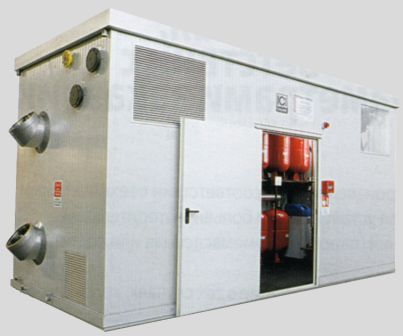

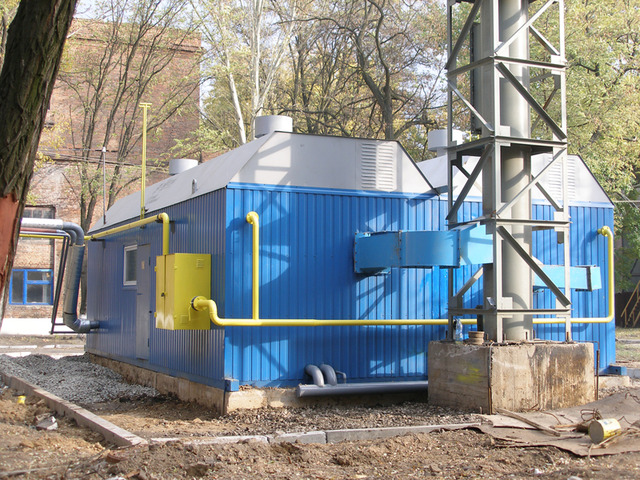

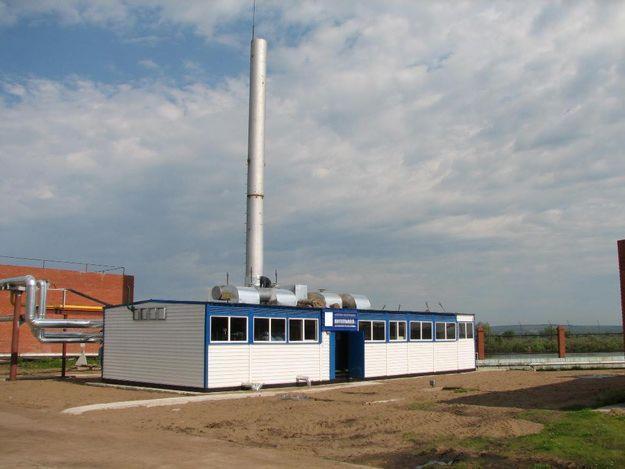

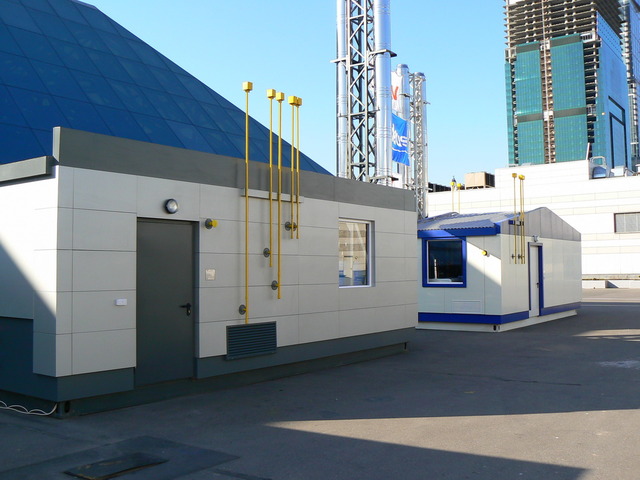

Отопительная установка блочно-модульного типа – это транспортабельный блок-модуль, который полностью оснащен основным тепломеханическим и дополнительным оборудованием в заводских условиях. Металлический каркас дополнен специальными жесткими сэндвич-панелями (например, используется блочная). Их толщина варьируется в пределах 60 - 240 мм и зависит от климатических условий, в которых будет использоваться котельная установка, независимо от того, блочные котельные это или модульные котельные.
Расчет стоимости котельной
Любой расчет стоимости начинается с тщательного анализа данных опросного листа. На основании исходной информации опросного листа производится подбор технологического оборудования, контрольно-измерительных приборов, автоматики, запорно-регулирущей арматуры, определяются габариты котельной, количество транспортабельных секций котельной, прикидывается необходимая высота дымовой трубы. На основании полученных данных производится расчет стоимости. В результате Заказчик получает просчитанное, мотивированное предложение в соответствии с заявкой.
Для ориентировочной стоимости газовой блочно модульной котельной можно принять усредненный коэффициент стоимости, равный 4 500 рублей за 1 кВт.
Спецификация поставки блочно-модульной котельной, топливо — газ.
|
№ п/п |
Наименование (характеристика) |
Кол-во |
|
1 |
Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей) |
2 |
Тепломеханическое оборудование |
||
|
2 |

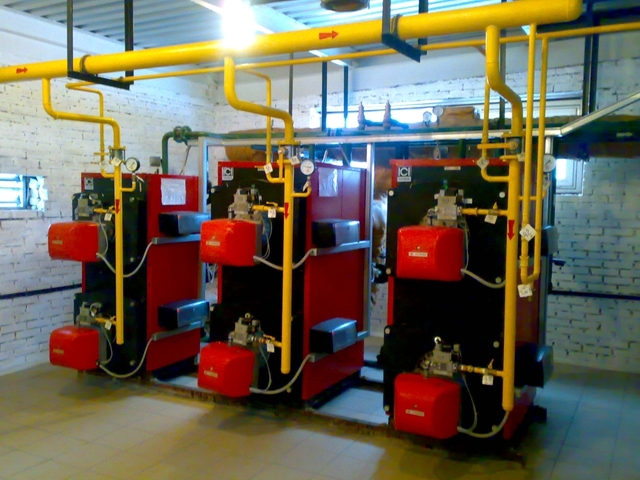

Котел ICI Италия стальной водогрейный. Комплектация котла:
|
2 компл. |
|
3 |
Водоподготовительная установка дозатор- комплексон |
1 |
|
4 |
Насос сетевой WILO |
2 |
|
5 |
Насос подпиточный |
2 |
|
6 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1 компл. |
|
7 |
Расширительный мембранный бак. |
1 |
Газовое оборудование |
||
|
8 |

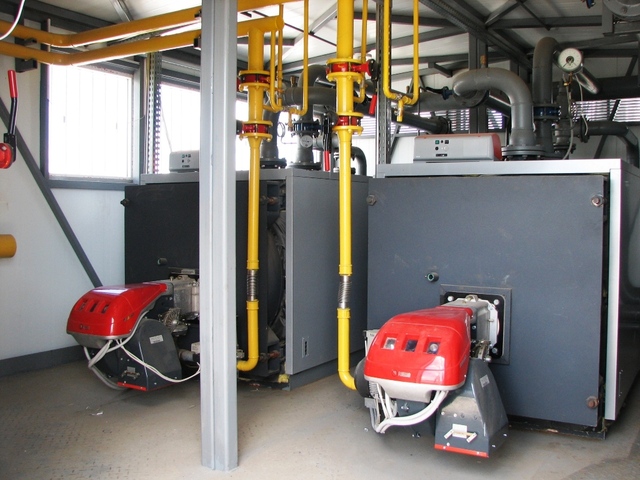

Горелка газовая, плавнодвухступенчатая ALFATHERM (Италия) |
2 |
|
9 |
Газовая линия: (предохранительно-сбросные клапаны, электромагнитные клапаны, газовые фильтры, газовая рампа (клапаны, краны, модуль управления горелкой)). |
1 компл. |
|
10 |
Сигнализаторы загазованности RGD по CH4 и CO |
1 |
Редуцирование газа |
||
|
11 |
Газорегуляторный пункт шкафной, с газовым обогревом |
1 |
Электрооборудование |
||
|
12 |
Силовой щит ВРУ, приборы автоматики |
1 компл. |
Отопление и вентиляция |
||
|
13 |
Водяной калорифер |
1 |
|
14 |
Вентилятор вытяжной ВО3.15 |
1 |
Приборы КИПиА |
||
|
15 |
Модуль погодного регулирования температуры теплоносителя |
1 компл. |
|
16 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством кабельного канала. |
1 компл. |
|
17 |
Система удаленного управления котельной |
1 компл. |
|
18 |
Распределительный щит управления с элементами автоматики и управления |
1 |
|
19 |
Датчики давления, температуры, манометры, термометры, термостаты |
1компл. |
Узлы учета |
||
|
20 |
Коммерческий учет газа: комплекс коммерческого учета газа СГ-ЭКВзР с электрокорректором по температуре и давлению газа |
1 |
|
21 |
Учет электроэнергии |
1 |
|
22 |
Теплосчетчик (учет отпускаемого тепла) |
1компл. |
|
23 |
Счетчик холодной воды |
1 |
|
|
||
|
24 |
Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование |
1компл. |
|
25 |
Трубопроводы, теплоизоляция, крепления |
1компл. |
|
26 |
Дымовая труба, самонесущая |
1 |
|
27 |
Комплект проектной документации |
1 |
ОПРОСНЫЙ ЛИСТ НА КОТЕЛЬНУЮ УСТАНОВКУ
1. Основные технические требования:
1.Установленная тепловая мощность МВт (Гкал/ч)___________________________________________________
в том числе: отопление (вентиляция) МВт (Гкал/ч)_______________ горячее водоснабжение МВт (Гкал/ч)___________
1.2. Схема теплоснабжения (нужное подчеркнуть): одноконтурная, двухконтурная
1.3. Количество теплообменников: __________ 1.3 Мощность теплообменников: __________________
2. Отапливаемый объем зданий м3___________________________________________Характеристика здания (нужное подчеркнуть): административное, производственное, больница, школа, прочее_____________________________________
Максимальная высота здания, м ________________________________________________________________________
3. Протяженность теплотрассы, м ___________________________________________________________________________
4.Температура воды на Отопление (нужное подчеркнуть): 95-700С, 115-700С_______________________________________
5. Расход воды на ГВС (40-550С), м3/ч _______________________________________________________________________
6. Тип теплообменника ГВС (нужное подчеркнуть): пластинчатый, кожухотрубный
6.1. Количество теплообменников ГВС _____________6.2. Мощность теплообменников ГВС _______________
7. Расход подпитывающей воды, м3/ч _______________________________________________________________________
8. Давление подпитывающей (водопроводной) воды, кПа (кг/см2)_________________________________________________
9. Химический анализ воды – прикладывается к опросному листу в качестве приложения 1___________________________
10. Вид топлива: природный газ (исходное давление газа в сети)_________________________________________________
дизельное топливо____________________ комбинированное (газ/дт)__________________________________________
11. Узел коммерческого учета газа с установкой газового счетчика (нужное подчеркнуть):
камерный мембранный (с доп. газовым фильтром), ротационный (RVG-G), турбинный (СГ)
установка корректора расхода газа (коррекция по температуре, коррекция по давлению)
При заказе котельной с электронным корректором расхода газа необходим состав на используемый газ
12. Регулирование по температурному графику (автоматическое, полуавтоматическое)
13. Необходимость поставки ГРПШ (понижение давления газа с высокого на низкое) / наличие ГРПШ потребителя (есть, марка______________ /нет) (нужное подчеркнуть)_________________________________
14. Расходная емкость под жидкое топливо с обогревом _______________________________________________________
15. Оперативное помещение___________ или диспетчерский пульт с кабелем связи длинной, м ______________________
16. Пожарно-охранная сигнализация________________________________________________________________________
17. Дымовая труба, ее высота и диаметр_____________________________________________________________________
18. Необходимость комплектования вспомогательным помещением:
слесарно-ремонтным_________________ душевой __________________ туалетом_______________________
2. Основная комплектация котельной
1. Тип котла, количество котлов ____________________________________________________________________
2. Поагрегатный учет расхода газа (кроме котлов с расходом газа не менее 40м3/ч)_________________________
3. Установка КТЗ (клапана термозапорного) на газопровод______________________________________________
4. Узел учета тепла_______________________________________________________________________________
- Установка преобразователя расхода на прямой линии __________________________________________
- Установка преобразователя расхода на обратной линии _________________________________________
- Установка преобразователя расхода на прямой и обратной линии _________________________________
- Учет расхода подпитывающей воды__________________________________________________________
5. Узел учета расхода горячей воды______________ узел учета расхода холодной воды _____________________
6. Узел учета расхода электроэнергии с УЗО и реле контроля фаз ________________________________________
7. Устройство автоматического включения резервного насоса____________________________________________
8. Узел защиты электроцепей от попадания молнии (разрядник грозовой) __________________________________
9. Узел защитного отключения трехфазного электродвигателя___________________________________________
10. Водоподготовка (нужное подчеркнуть) автоматическая или в ручном режиме: (комплексонатная, натрий-катионитная, магнитная, антинакипная, электрохимическая) подбирается на основании химического анализа воды (приложение №1) тип установленных котлов, расхода питательной воды по желанию заказчика.
11.Необходимость пуско-наладочных и режимно-наладочных работ (нужное подчеркнуть)
|
Заказчик: |
|
|
Должность: |
подпись |
|
|
м.п |
|
Контактный телефон, факс |
|
