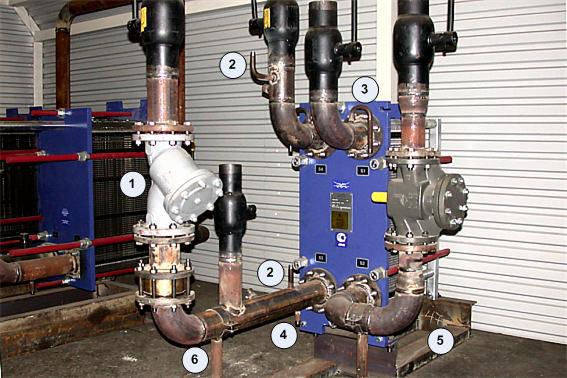

Обозначения на схеме пластинчатого теплообменника двухходового:
1. Вход греющей среды. 2. Выход греющей среды. 3. Выход нагреваемой среды. 4. Вход нагреваемой среды. 5. Обратка отопления (слив и очистка). 6. Циркуляция ГВС (слив и очистка).

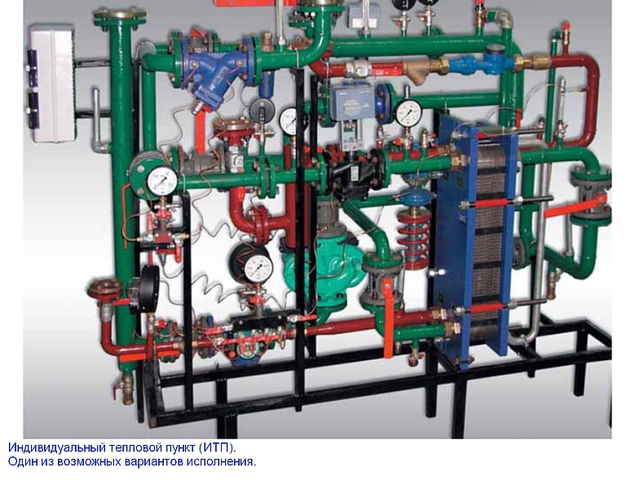

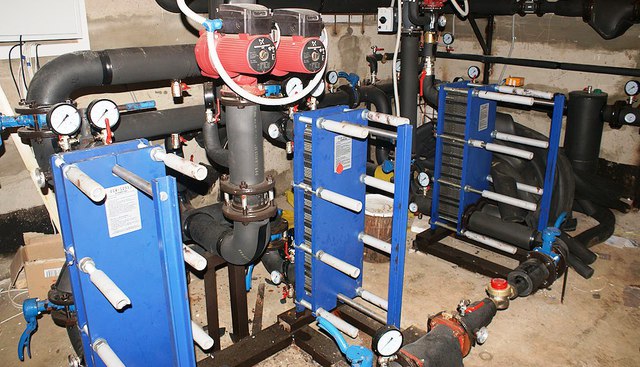

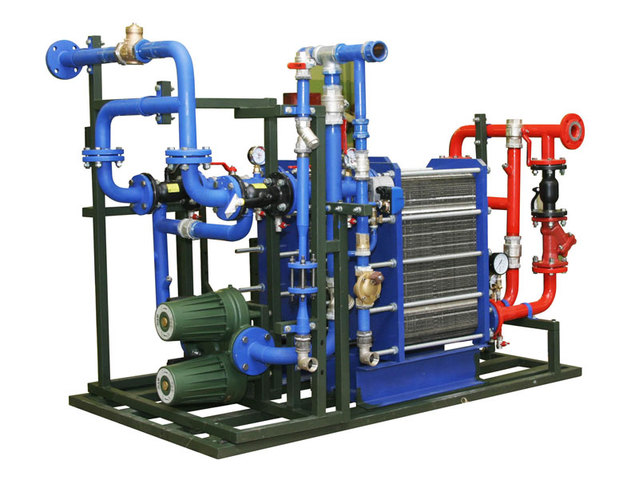

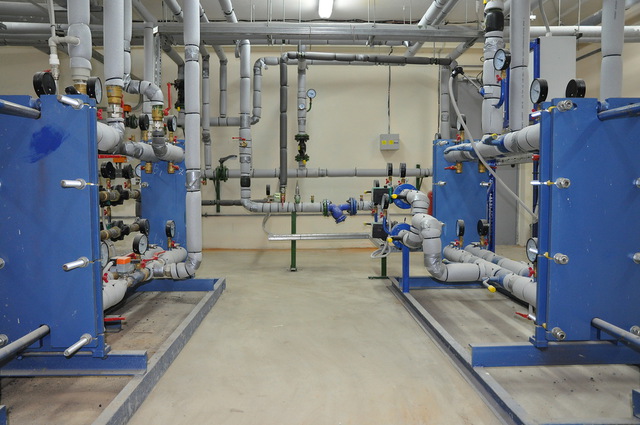

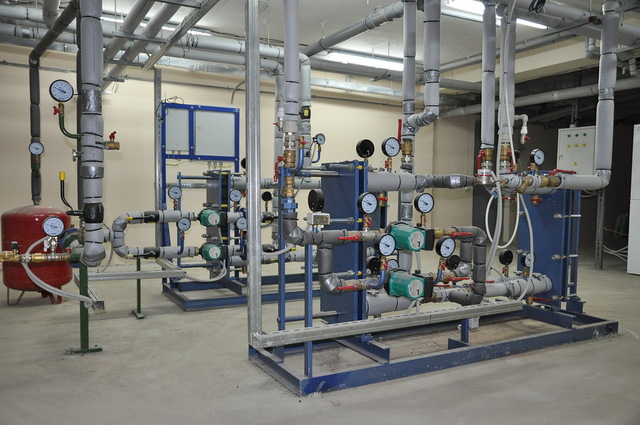

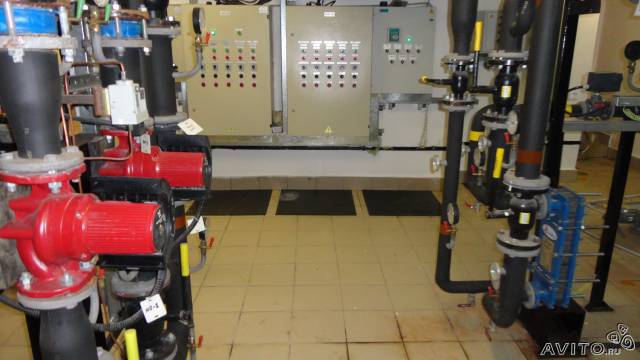

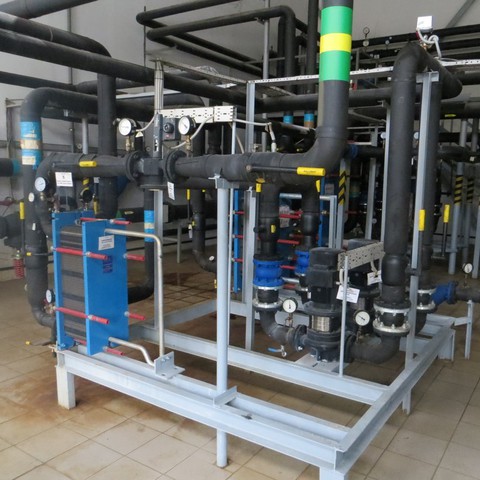

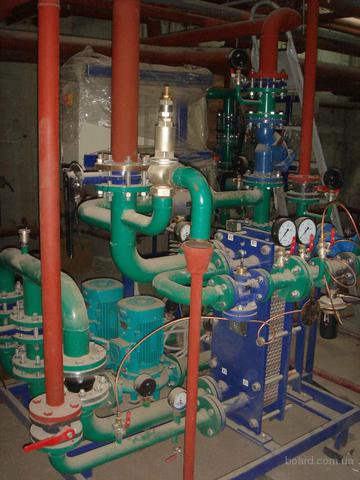

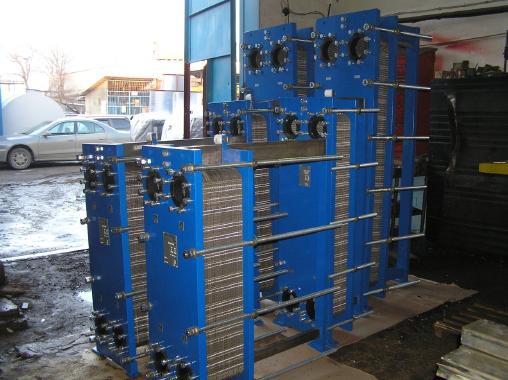

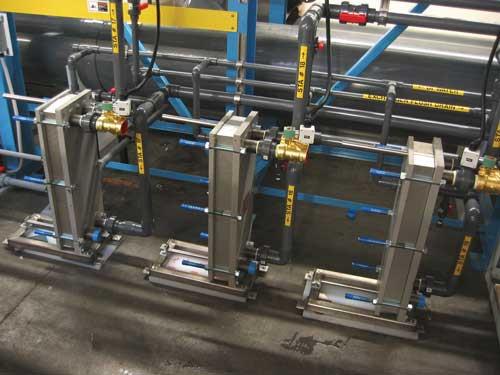

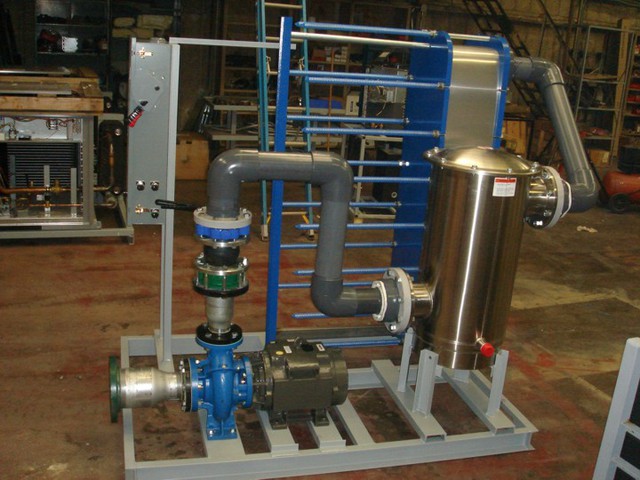

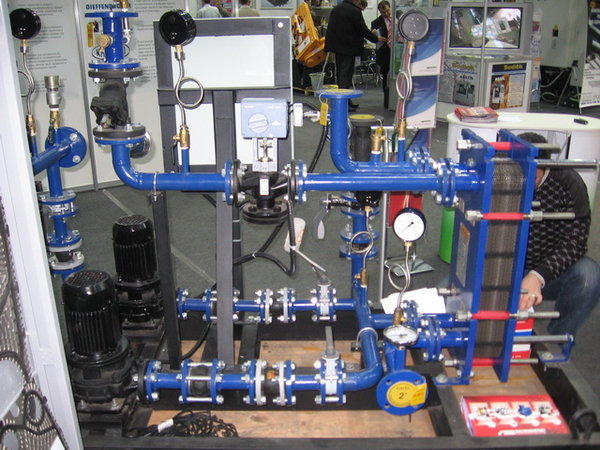

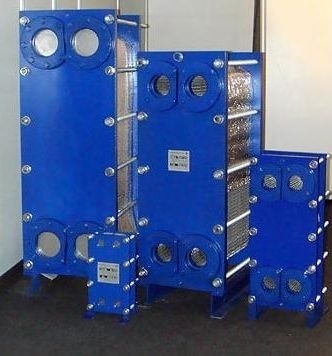

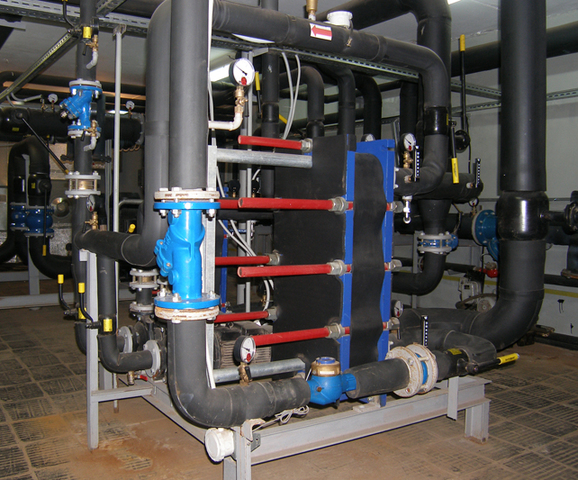

Пластинчатые теплообменники ТР - технические характеристики
| Типоразмер теплообменника | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | L, мм | Вес, кг | Поверхность нагрева пластины, м2 | Размер фланцев (патрубков) Dу |
| теплообменник ТР 1 | 2,6*n | 170 | 65 | 235 | 62 | 335 | А+30 | 0,2*n+16 | 0,025 | 25 |
| теплообменник ТР 2 | 3,0*n | 260 | 100 | 395 | 198 | 690 | А+40 | 0,5*n+76 | 0,06 | 50 |
| теплообменник ТР 3 | 3,6*n | 370 | 150 | 665 | 232 | 1030 | А+60 | 1,3*n+206 | 0,14 | 80 |
| теплообменник ТР 4 | 3,6*n | 410 | 170 | 835 | 2383 | 1210 | А+60 | 1,7*n+256 | 0,2 | 100 |
n - общее количество пластин в теплообменнике.
Данные, необходимые для расчета теплообменника: мощность теплообмена, греющий / нагреваемый контуры: расход и температуры сред, греющий / нагреваемый контуры: допустимые потери давления, греющая / нагреваемая среда.
